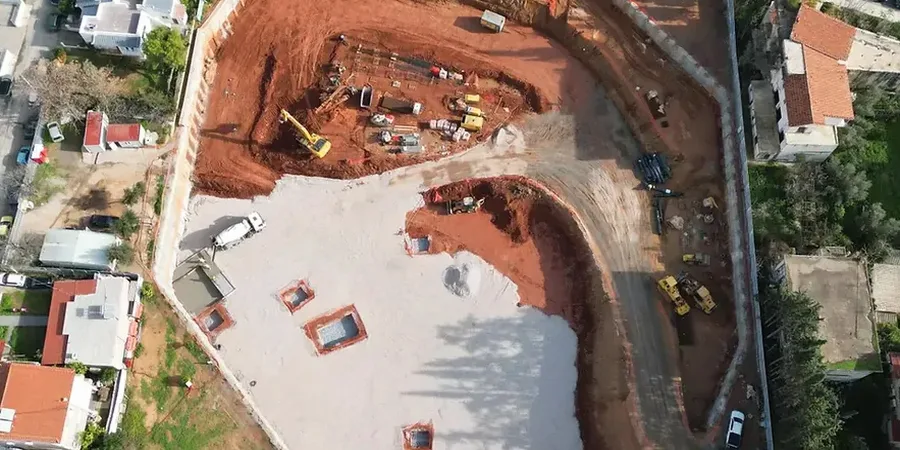

Geotechnische Bemessung tiefer Baugruben in Furth

Viele Projekte in Furth scheitern nicht an der Statik des Bauwerks, sondern an einer Baugrubensicherung, die den anstehenden Boden unterschätzt. Gerade in Hanglagen oberhalb des Hammerbachs oder in der Nähe historischer Kellergewölbe wird der Erddruck oft falsch angesetzt. Ein pauschaler Ansatz aus Tabellen reicht hier nicht. Die geotechnische Bemessung tiefer Baugruben muss die lokalen Schichtwechsel zwischen verwittertem Keuper und quartären Talsedimenten präzise abbilden. Wir kombinieren dafür Laborversuche mit Felddaten aus der Korngrößenanalyse und SPT-Bohrung, um wirklichkeitsnahe Bodenkennwerte zu erhalten. Nur so lassen sich die Verformungen im Vorfeld realistisch prognostizieren und Schäden an Nachbarbebauung vermeiden. In Furth mit seinen teils engen Gassen und gemischten Untergrundverhältnissen ist das kein Luxus, sondern eine Notwendigkeit.

Eine tiefe Baugrube in Furth zu bemessen heißt, den Spagat zwischen wirtschaftlicher Ausführung und der Sicherheit von Bestandsbauten zu meistern.

Methodik und Umfang

Furth liegt auf rund 480 m ü. NHN und weist im Stadtgebiet stark wechselnde Baugrundverhältnisse auf. Die quartären Talfüllungen der Isar erreichen Mächtigkeiten von über 15 Metern, darunter stehen Festgesteine des Keupers an. Diese Wechselfolge aus Sandstein, Tonstein und Mergel erzeugt bei tiefen Baugruben komplexe Spannungszustände. Unsere Bemessung berücksichtigt diese Inhomogenität durch stufenweise Berechnungen mit der Finite-Elemente-Methode. Wir definieren für jede Baugrubenseite separate Lastbilder und weisen die Standsicherheit nach EC7-1, Abschnitt 9 nach. Wo der Grundwasserspiegel hoch ansteht, ergänzen wir den Nachweis gegen hydraulischen Grundbruch. Für rückverankerte Systeme setzen wir auf die Erkenntnisse aus Anker-Prüfprotokollen, für rüttelverdichtete Hinterfüllungen auf die Kontrolle mittels Rüttelverdichtung. Entscheidend ist: Die Bemessung endet nicht am Rechenmodell. Sie umfasst auch die Festlegung von Verformungswarnwerten und messtechnischen Überwachungsintervallen während des Aushubs.

Lokale Besonderheiten

Die DIN 1054:2021-04 fordert für tiefe Baugruben in sensibler Umgebung einen erhöhten Sicherheitsabstand. In Furth ist das besonders relevant, weil viele innerstädtische Projekte direkt an historische Bausubstanz grenzen. Ein Versagen des Verbaus oder unerwartet große Setzungen können innerhalb weniger Stunden zu Rissen im Mauerwerk der Nachbargebäude führen. Das größte Risiko liegt im Nichterkennen von weichen Zwischenlagen im Keuperfels, die beim Freilegen aufweichen und die Mantelreibung von Verpressankern drastisch reduzieren. Auch der plötzliche Wasserzutritt aus geklüfteten Sandsteinbänken kann die Baugrubensohle destabilisieren. Wir begegnen dem mit einem abgestuften Sicherheitskonzept: Vorab-Erkundung mit Kernbohrungen, Bestimmung der Restscherfestigkeit im Triaxialversuch und eine Rückrechnung aus Setzungsmessungen der ersten Aushubphase. So wird aus der Bemessung ein iterativer Prozess.

Technische Parameter

Parameter	Typischer Wert
Berechnungsnorm	DIN EN 1997-1 (EC7) mit DIN 1054:2021-04
Nachweisverfahren	GEO-3 (Beobachtungsmethode möglich)
Berechnungsart	Analytisch (Gleitkreis, Erddruck) und numerisch (FEM)
Baugrubentiefe (üblich)	6 m bis 22 m unter GOK
Wandtypen	Spundwand, überschnittene Bohrpfahlwand, Schlitzwand
Grundwasser	Berücksichtigung von Schichtenwasser und gespannten Horizonten
Verformungsprognose	Mobilisierung von max. 0.5% der Aushubtiefe als Warnwert

Zugehörige Fachleistungen

Baugrunderkundung

Planung und Auswertung von Kernbohrungen, Rammsondierungen und Drucksondierungen zur Erstellung eines detaillierten Baugrundmodells für die Bemessung.

Erddruck- und Standsicherheitsberechnung

Analytische Nachweise für alle Grenzzustände nach EC7, Ermittlung von Erddruckfiguren, Nachweis der Geländebruchsicherheit.

FEM-Verformungsanalyse

Zweidimensionale Finite-Elemente-Berechnung zur Prognose der Wandverschiebungen, Setzungsmulde hinter dem Verbau und Beanspruchung von Steifenlagen.

Ausführungsbegleitung und Monitoring

Festlegung von geotechnischen Warnwerten, Überwachung von Setzungsmarken und Inklinometerketten während des Aushubs, Baugrubenabnahme.

Häufige Fragen

Was kostet eine geotechnische Bemessung für eine tiefe Baugrube in Furth?

Die Kosten richten sich nach Komplexität und Aushubtiefe. Für ein Standardprojekt mit analytischen Nachweisen und einem einfachen FEM-Modell liegen die Honorare zwischen €1.820 und €4.500. Bei großen Innenstadtprojekten mit aufwändiger 2D-FEM, mehreren Bauzuständen und umfangreicher Messtechnikplanung bewegen sich die Kosten im Bereich von €4.800 bis €8.560.

Welche Bodenkennwerte werden für die Bemessung benötigt?

Wir benötigen den Reibungswinkel, die Kohäsion und die Steifemoduln aller anstehenden Schichten. Diese Werte stammen aus direkten Versuchen (Triaxial- oder Rahmenscherversuche) oder aus abgesicherten Korrelationen zu SPT- und CPT-Ergebnissen. Auch die Wichte unter Auftrieb muss bekannt sein, wenn der Grundwasserspiegel in der Baugrube ansteht.

Ab welcher Tiefe gilt eine Baugrube als 'tief'?

Die DIN 4124 definiert keine feste Tiefengrenze. In der Praxis sprechen wir ab 5 Metern unter Geländeoberkante von einer tiefen Baugrube, besonders wenn ein Verbau mit mehreren Steifen- oder Ankerlagen nötig wird. Entscheidend ist der Nachweis der Geländebruchsicherheit und der Einfluss auf Nachbargebäude.

Muss eine FEM-Berechnung durchgeführt werden?

Nicht zwingend, sie ist aber bei verformungsempfindlicher Nachbarbebauung oder komplexen Geometrien Stand der Technik. In Furth mit seinen engen Altstadtbereichen empfehlen wir fast immer eine numerische Analyse, um Setzungsprognosen zu quantifizieren und das Risiko von Schäden an angrenzenden Gebäuden zu minimieren.
