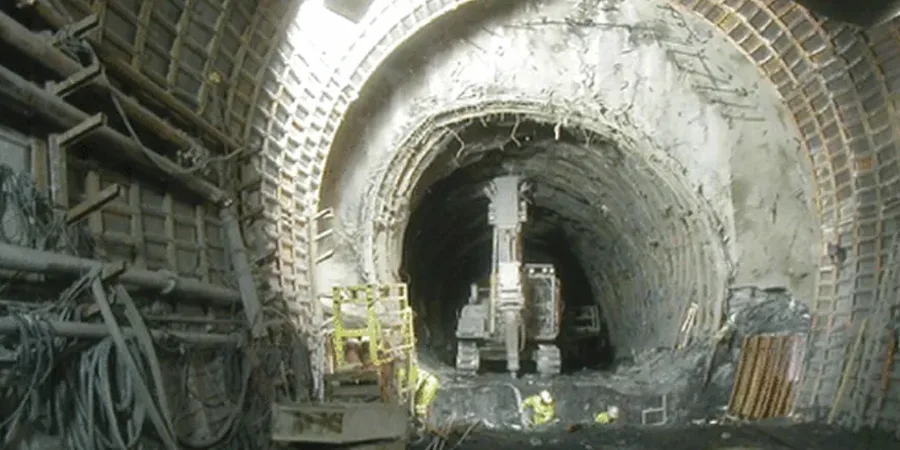

Die quartären Talfüllungen entlang der Isar-Hangleiten prägen den Untergrund von Furth maßgeblich. Überkonsolidierte, bindige Deckschichten wechsellagern hier mit gering tragfähigen, organischen Zwischenlagen – eine Konstellation, die im maschinellen Tunnelbau sofort ins Risiko geht, sobald die Ortsbrust unter 2,5 m Überdeckung fährt. Genau diese Weichbodensituation erfordert eine tunnel-spezifische Baugrunderkundung, die weit über Standard-Bohrprofile hinausreicht: Der Porenwasserdruckaufbau in den tonig-schluffigen Lagen, die undränierte Scherfestigkeit aus dem Triaxialversuch und die realistische Bettungsmodulermittlung müssen in einem geschlossenen geotechnischen Modell zusammenlaufen. Nur so lassen sich Setzungsprognosen und Stützdruckvorgaben für die TBM verlässlich ableiten.
Ein Tunnel in weichem Boden versagt selten durch Bruch – er versagt durch unerkannte Verformungsdifferenzen, die erst drei Monate nach Durchfahrt der TBM sichtbar werden.
Häufige Fragen
Warum reicht ein Standard-Baugrundgutachten für einen Tunnel in Furth nicht aus?
Weil die weichen, organisch durchsetzten Tone im Furth-Raum ein stark zeitabhängiges Verformungsverhalten zeigen, das mit klassischen Setzungsberechnungen nach DIN 4019 nicht abgebildet wird. Ein tunnel-spezifisches Gutachten muss das Konsolidierungs- und Kriechverhalten unter den dynamischen Belastungsbedingungen einer TBM-Fahrt erfassen – mit gestaffelten Sicherheitsfaktoren und wirklichkeitsnahen Stoffgesetzen.
Welche Laborversuche sind für die geotechnische Analyse eines Tunnels in weichem Boden unverzichtbar?
Mindestens erforderlich sind Ödometerversuche zur Steifemodulbestimmung, undränierte Triaxialversuche (CU) zur Ermittlung der effektiven Scherparameter sowie Rahmenscherversuche für die Restscherfestigkeit. Bei organischen Anteilen über 5 % empfehlen wir zusätzlich Kriechversuche im Ödometer über 14 Tage, um den Sekundärkonsolidierungsbeiwert Cα zuverlässig zu bestimmen.
Wie wird der Stützdruck an der Ortsbrust für die TBM festgelegt?
Der erforderliche Stützdruck wird aus der undränierten Scherfestigkeit cu und dem Überlagerungsdruck abgeleitet, korrigiert um den Porenwasserdruck und die Gefügeempfindlichkeit des Furth-Tons. Wir verwenden das Berechnungsmodell nach Anagnostou & Kovári, kalibriert mit Ergebnissen der CPT-Sondierung, und weisen sowohl den minimalen als auch den maximal zulässigen Stützdruck aus, um Ausbläser zu vermeiden.
Mit welchen Kosten muss ich für eine tunnel-spezifische Baugrunderkundung rechnen?
Für eine Tunnelachse von 150 bis 400 m Länge im Raum Furth liegt der Investitionsrahmen typischerweise zwischen €3.920 und €13.720, abhängig von der Anzahl der Aufschlusspunkte, dem erforderlichen Laborumfang und der Komplexität des numerischen Modells. Eine verbindliche Kostenermittlung erfolgt nach Einsicht in die Vorplanung und die geologische Karte des Projektgebiets.
Welche Normen schreiben den Sicherheitsnachweis für Tunnel in weichem Boden vor?
Maßgebend ist der Eurocode 7 (DIN EN 1997-1:2024) mit seinem Konzept der geotechnischen Kategorien. Tunnel in weichem Boden fallen in der Regel in die Kategorie GK 3, was erweiterte Nachweise nach der Finite-Elemente-Methode und die Anwendung der Beobachtungsmethode nach DIN EN 1997-1 Abschnitt 2.7 erfordert. Ergänzend ziehen wir die Empfehlungen des Arbeitskreises 'Tunnelbau' der DGGT heran.
